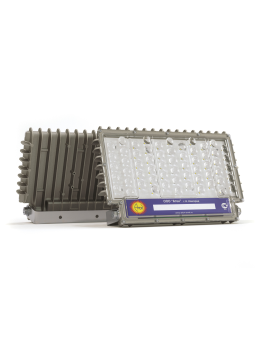

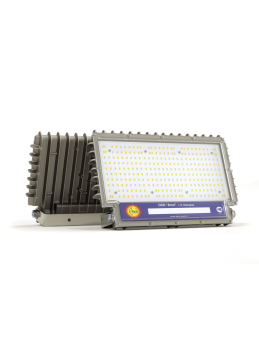

Светильник светодиодный во взрывозащищенном исполнении серии STAR (маркировка взрывозащиты 1ЕхsllT6X) — предназначен для работы на предприятиях, объектах и в зонах со взрывоопасными средами и особыми условиями эксплуатации в соответствии с присвоенной маркировкой взрывозащиты. Уникальным конструктивным решением данного светильника является интегрированная в поликарбонатный рассеиватель ВТОРИЧНАЯ оптика, формирующая различные виды КСС (К6/К20/ К45/Ш), дающая возможность добиваться на малых площадях с больших расстояний определенных параметров освещенности. Светильник серии STAR выпускается в цельнолитом корпусе из алюминиевого сплава. Анодированное покрытие защищает от воздействия атмосферных явлений и рабочих сред. Оболочка светильника имеет степень защиты от воздействий внешней среды IP67, дополнительно внутри произведена защита токоведущих элементов кремнийорганическим компаундом.

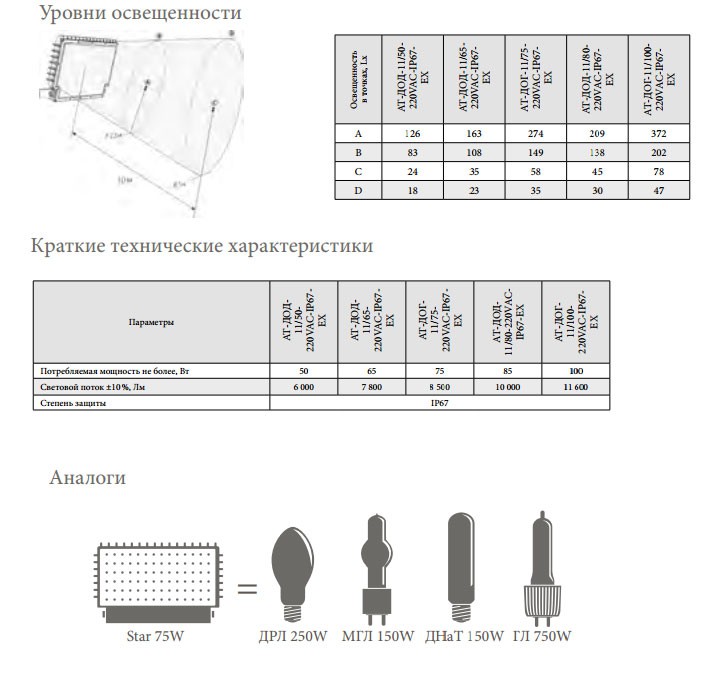

Краткие Технические характеристики
| Параметры |
АТ-ДОД-11/50-220VAC-IP67-EX |
АТ-ДОД-11/65-220VAC-IP67-EX |
АТ-ДОГ-11/75-220VAC-IP67-EX |
АТ-ДОД-11/80-220VAC-IP67-EX |
АТ-ДОГ-11/100-220VAC-IP67-EX |
| Потребляемая мощность не более, Вт |
50 |
65 |
75 |
80 |
100 |
| Световой поток ±10 %, Лм |
6 900 |
8 900 |
10100 |
10 800 |
11 600 |
| Степень защиты |
IP67 |
Маркировка 1 Ех s ll T6 X, обозначающая принадлежность светильники к типу взрывозащищенных, расшифровывается следующим образом:
1 - уровень взрывозащиты: взрывобезопасное оборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждений средств взрывозащиты.
Ех - знак, указывающий на соответствие оборудования требованиям ГОСТ.
s - специальный вид взрывозащиты, отличающийся от мер защиты, таких как «d», "nR" , "e" ,и др. , основанный на мерах защиты с целью предотвращения воспламенения окружающей взрывоопасной среды, признанных достаточными для обеспечения взрывозащиты во время оценки или испытаний.
II - группа: оборудование, предназначенное для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам., Оборудование группы II может подразделяться на подгруппы IIA, IIB, IIC в зависимости от категории взрывоопасной смеси, для которой оно предназначено.
Т6 - знак температурной группы смесей, в котором оборудование является взрывозащищенным(от 85 до 100 градусов Цельсия).
Х - знак специальные условия безопасного применения(оборудования оснащено с постоянно присоединенным кабелем, и обработка светопропускающего элемента должно производиться влажной тканью).
скачать каталог 2017
Мощность от 50 до 100Вт
Световой поток от 6 000 до 11 600Лм (±10%)
Степень защиты IP67
Подробные Технические характеристики
| Параметры |
АТ-ДОД-11/50-220VAC-IP67-EX |
АТ-ДОД-11/65-220VAC-IP67-EX |
АТ-ДОД-11/80-220VAC-IP67-EX |
АТ-ДОГ-11/75-220VAC-IP67-EX |
АТ-ДОГ-11/100-220VAC-IP67-EX |
| Маркировка взрывозащиты |
1ExsIIT6 X |
| Потребляемая мощность не более, Вт |
50 |
65 |
80 |
75 |
100 |
| Световой поток ± 10%, Лм |
6 900 |
8 900 |
10 800 |
8 500 |
11 600 |
| Тип кривой силы света (КСС) |
Д(базовая)/К6/К20/К45 |
Г(базовая) /К6/К20/К45/Ш |
| Производитель, марка светодиодов |
Samsung |
OSRAM Oslon SSL |
| Цветовая температура, K |
5000 |
5000 |
5000 |
5000 |
5000 |
| Коэффициент мощности (cos φ), не менее |
0.98 |
0.98 |
0.98 |
0.98 |
0.98 |
| Индекс цветопередачи (CRI), Ra |
80 |
80 |
80 |
80 |
80 |
| Рабочее напряжение, В |
176-264/50Гц (VАС) |
| Степень защиты |
IP67 |
| Температура эксплуатации, °С |
−60…+45 |
| Климатическое исполнение |
УХЛ1 |
| Гарантия не менее, лет |
3 |
| Срок службы светильника, лет |
10 |
| Ресурс работы LED, согласно теста LM80, час |
> 50 000 |
| Материал корпуса |
Цельнолитой алюминий |
| Габаритные размеры светильника, Д×Ш×В, мм |
371×260×31 |
| Рассеиватель |
Поликарбонат (РС) Прозрачный/ с интегрированной оптикой |
| Вес светильника, кг |
2,7 |
2,7 |
2,7 |
2,7 |
2,7 |
| Защита от повышенного напряжения 380В |
есть |
есть |
есть |
есть |
есть |
