Коробки КСВ

Коробки соединительные взрывозащищённые, предназначены для соединения и разветвления трубной взрывозащищенной электропроводки, а также гибких кабелей круглого сечения диаметром до 18 мм. с медными или алюминиевыми жилами в цепях переменного или постоянного тока на объектах различного назначения в различных отраслях промышленности, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.

Коробки изготовлены из алюминиевого сплава, методом литья под давлением с последующим нанесением полимерного защитно-декоративного покрытия.
Вид взрывозащиты – «d» взрывонепроницаемые оболочки.
Категория взрывоопасности –группа IIA, IIB, IIC, группа IIIA, IIIB, IIIC.
Степень защиты оболочки – IР 67 по ГОСТ 14254-2015.

Взрывозащищённые соединительные коробки КСВ с маркировкой взрывозащиты 1Ex d IIC T6 Gb / Ex tb IIIC T75 ⁰C Db (далее – коробки) предназначены для соединения и разветвления гибких кабелей с медными или алюминиевыми жилами в цепях переменного или постоянного тока на объектах различного назначения в различных отраслях промышленности, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.

Коробки относятся к электрическому оборудованию группы II, предназначенному для применения в потенциально взрывоопасных зонах класса 1 и 2 (классы по ГОСТ IEC 60079-10-1-2013) категорий IIА, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1-2011) и температурным классам Т1, Т2, Т3, Т4, Т5 и Т6 (по ГОСТ Р МЭК 60079-20-1-2011), а так же к оборудованию группы III, предназначенному для применения в зонах опасных по воспламенению горючей пыли 21 и 22 (ГОСТ IEC 61241-3-2010) средах подгрупп IIIA, IIIB и IIIC (по ГОСТ IEC 60079-10-2-2011) в соответствии с требованиями ГОСТ IEC 60079-14-2013 и присвоенной маркировкой взрывозащиты по ГОСТ 31610.0-2014.

• Основные технические характеристики
  • Напряжение, В......................................................................................... не более 660 постоянного или переменного тока
  • Максимальный ток, А.................................................................................................................................................... не более 16
  • Частота сети, Гц............................................................................................................................................................................... 50
  • Температура окружающей среды, °С........................................................................................................ от минус 40 до +50
  • Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75....................................................................... I
  • Степень защиты оболочки по ГОСТ 14254-2015................................................................................................................ IP67
  • Габаритные размеры, мм............................................................................................................................................ 115х105х75
  • Масса изделия, кг................................................... в соответствие с технической документацией изготовителя
• Описание конструкции

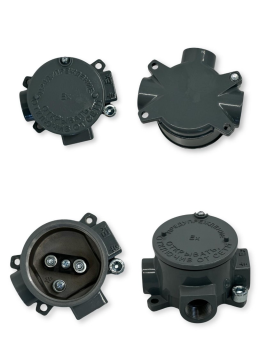

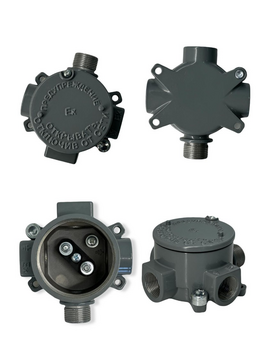

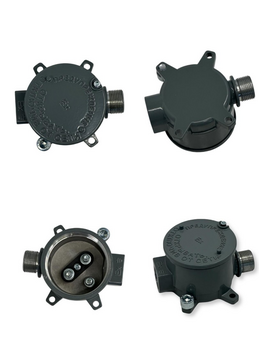

Конструктивно коробки представляют собой круглую оболочку, состоящую из корпуса и крышки, изготовленных из алюминиевого сплава, методом литья под давлением с последующим нанесением полимерного защитно-декоративного покрытия. Для ввода кабеля внутрь коробки предусмотрены кабельные вводы, являющиеся частью корпуса коробки. Внутри корпусов коробок находятся соединительные контактные зажимы, закрепленные ко дну корпуса коробки.

• Обеспечение взрывозащищенности

Взрывобезопасность коробок обеспечивается соблюдением требований ТР ТС 012/2011, ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"», ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t».
