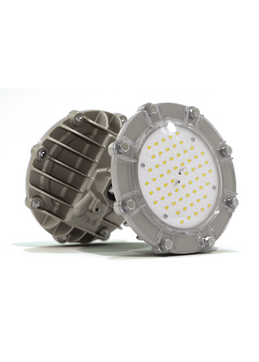

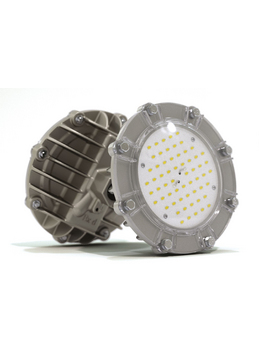

Светильник светодиодный во взрывозащищенном исполнении серии ARSENAL (маркировка взрывозащиты 1Ex s IIC T6 Gb X) — предназначен для освещения производственных помещений, открытых промышленных площадок и других мест, где возможно присутствие взрывоопасных сред. Светодиодный светильник предназначен для замены светильника серии ВЗГ-200 и его аналогов. Светильник серии ARSENAL выпускается в корпусе, изготовленном методом литья под высоким давлением, с рассеивателем из поликарбоната. Светодиоды со светоотдачей до 130 Лм/Вт и углом 1/2 яркости 120° образуют косинусную КСС. Оболочка светильника имеет степень защиты от воздействий внешней среды IP67, дополнительно внутри произведена защита токоведущих элементов кремнийорганическим компаундом. В корпусе предусмотрена внутренняя резьба 3/4 дюйма для монтажа светильников на крюк, трубу или взрывозащищенную коробку.
Краткие Технические характеристики
Параметры | АТ-ДСП-33/22-220VAC-IP67-Ex | АТ-ДСП-33/30-220VAC-IP67-Ex |
Потребляемая мощность не более, Вт | 22 | 28 |
Световой поток ±10 %, Лм | 2 700 | 3 550 |
Степень защиты | IP67 | IP67 |
Маркировка 1Ex s IIC T6 Gb X, обозначающая принадлежность светильники к типу взрывозащищенных, расшифровывается следующим образом:
1 - уровень взрывозащиты: взрывобезопасное оборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждений средств взрывозащиты.
Ех - знак, указывающий на соответствие оборудования требованиям ГОСТ.
s - специальный вид взрывозащиты, отличающийся от мер защиты, таких как «d», "nR" , "e" ,и др. , основанный на мерах защиты с целью предотвращения воспламенения окружающей взрывоопасной среды, признанных достаточными для обеспечения взрывозащиты во время оценки или испытаний.
IIC - группа: оборудование, предназначенное для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам., Оборудование группы II может подразделяться на подгруппы IIA, IIB, IIC в зависимости от категории взрывоопасной смеси, для которой оно предназначено.
Т6 - знак температурной группы смесей, в котором оборудование является взрывозащищенным(от 85 до 100 градусов Цельсия).
Х - знак специальные условия безопасного применения
Gb- Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред, с уровнем взрывозащиты «высокий», не являющемуся источником воспламенения в нормальных условиях эксплуатации или при предполагаемых неисправностях
Мощность 22 и 27Вт
Световой поток 2 700-3550 (±10%)
Степень защиты IP67
Подробные технические характеристики
Параметры | АТ-ДСП-33/22-220VAC-IP67-Ex | АТ-ДСП-33/30-220VAC-IP67-Ex |
Маркировка взрывозащиты | 1Ex s IIC T6 Gb X | |
Потребляемая мощность не более, Вт | 22 | 28 |
Световой поток ± 10%, Лм | 2 700 | 3 550 |
Производитель светодиодов | Samsung | |
Тип кривой силы света (КСС) | Д | Д |
Цветовая температура, К | 4500-5000 | 4500-5000 |
Индекс цветопередачи, Ra | 80 | 80 |
Коэффициент мощности, (cos φ) не менее | 0,95 | 0,95 |
Количество источников питания, шт. | 1 встроенный | 1 встроенный |
Рабочее напряжение, В | 176–264 В / 50 Гц (VАС) | 176–264 В / 50 Гц (VАС) |
Степень защиты | IP67 | IP67 |
Температура эксплуатации, °С | −60…+45 | −60…+45 |
Климатическое исполнение | УХЛ1 | УХЛ1 |
Гарантия не менее, лет | 3 | 3 |
Срок службы светильника, лет | 10 | 10 |
Ресурс работы LED, согласно теста LM80, час | 50 000"}" style="text-align: center;">>50 000 | 50 000"}" style="text-align: center;">>50 000 |
Материал корпуса | Цельнолитой алюминий | Цельнолитой алюминий |
Габаритные размеры светильника, Д×Ш×В, мм | D178×80 | D178×80 |
Рассеиватель | Полупрозрачный ударопрочный поликарбонат | |
Вес светильника, кг | 1,2 | 1,2 |
